طراحی و ساخت

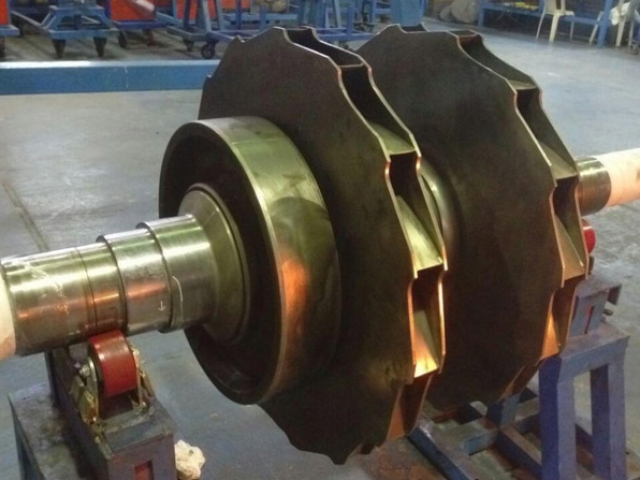

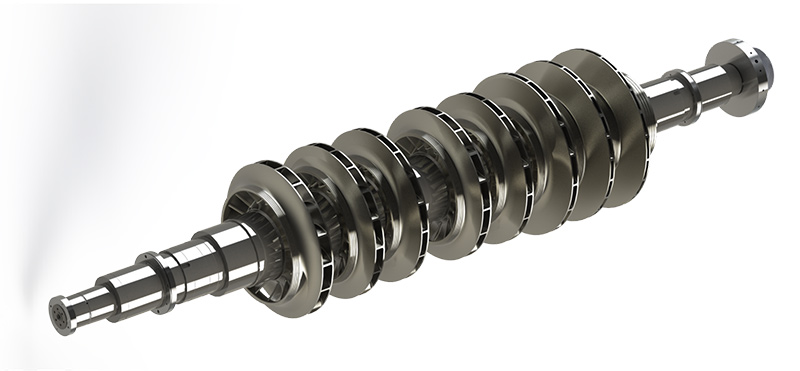

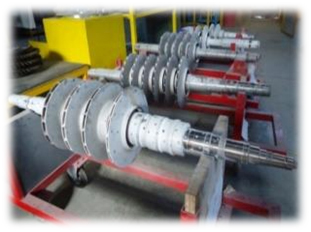

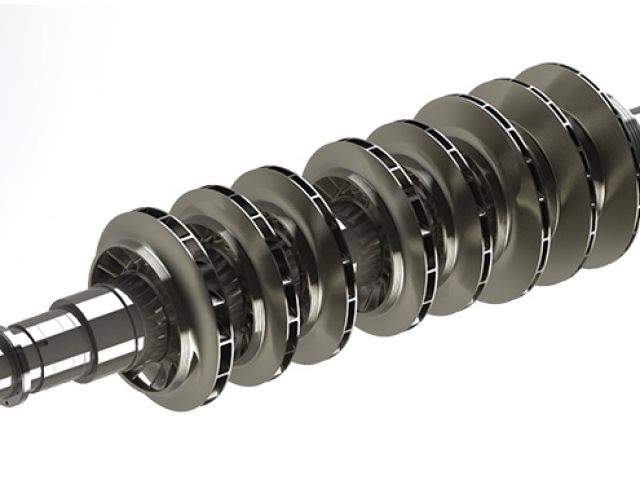

1-1- بازسازی و ساخت 25 دستگاه روتور کمپرسور گازی شرکت ملی مناطق نفت خیز جنوب

یکی از پشتوانه های تجربی شرکت توربین کمپرسور آسیا، اورهال اساسی تعداد زیادی از روتورهای کمپرسور های گریز از مرکز در صنایع نفت، گاز و پتروشیمی است. طی فعالیت های مختلف ساخت کامل قطعات و روتور کمپرسور از سازنده های مختلف را انجام داده که دانش و تجربه ضامن اجرای صحیح پروژه های انجام شده می باشد. برندهای متنوعی از تجهیزات در این زمینه کار شده است از جمله:

THERMODYN
NUOVO-PIGNONE
COOPER-BESSEMER
DEMAG-DELAVAL (SIEMENS)
ELLIOTT-EBARA
BOBCOCK-BORSIG
CLARK

2-1- ساخت دو دستگاه روتور کمپرسور گازی (SIEMENS) دماگ دلاوال شرکت ملی مناطق نفت خیز جنوب

کمپرسور دماگ دلاوال در شرکت توربین کمپرسور آسیا بطور کامل مورد اندازه گیری ابعادی از طریق ایجاد ابر نقاط قرار گفت. پس از تدوین مدارک فنی شامل شناسایی متریال، تهیه نقشه، ایجاد مدل سه بعدی، پروسه ساخت و … تمامی قطعات ساخته شد. در انتها کل مجموعه مونتاژ و بالانس شده و در سایت مربوطه نصب گردید.

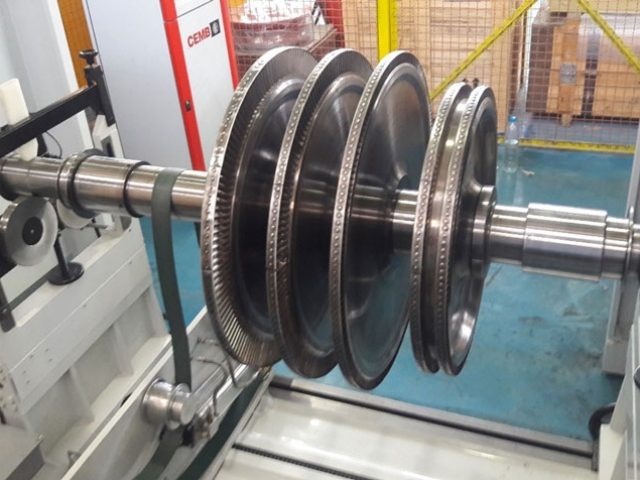

3-1- بازسازی و ساخت 4 دستگاه روتور کمپرسور هوا GB-301 میتسویی پتروشیمی آب نیرو بندر امام

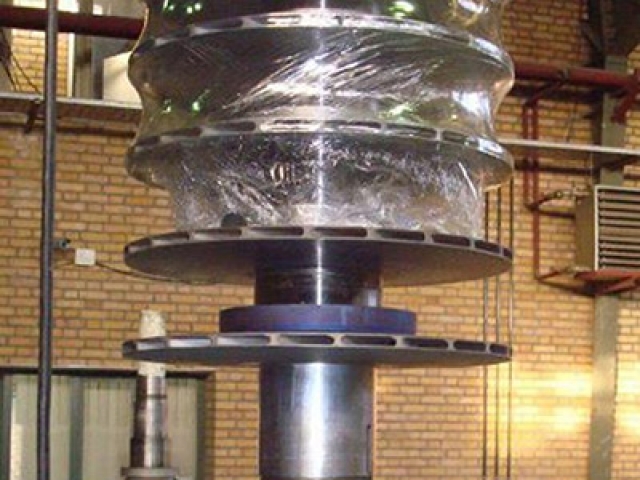

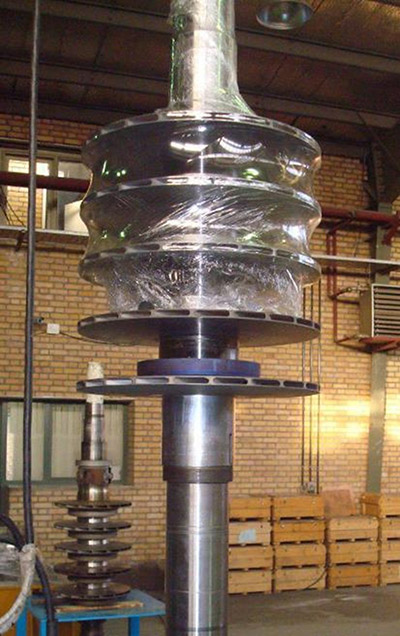

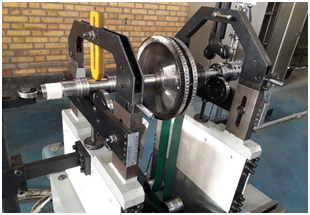

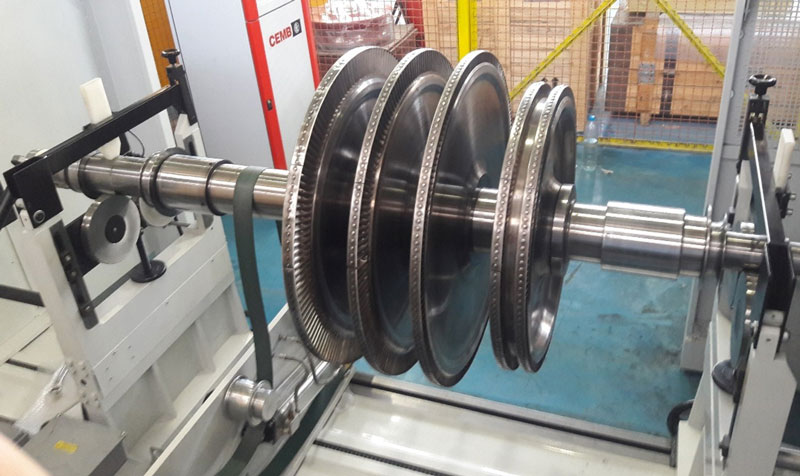

مجموعه روتوری این کمپرسور پس از ساخت کامل، بالانس دور بالا گردید.

4-1- ساخت کلیه قطعات پمپ شامل کیسینگ، هوزینگ و پوسته رلیف مربوط به شرکت نفت پارس

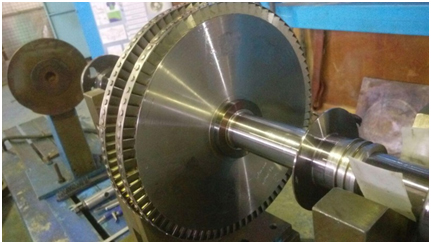

6-1- ساخت کامل و بومی‌سازی 2عدد روتور توربین بخار Shin Nippon به همراه قطعات یدکی آن- پتروشیمی پردیس

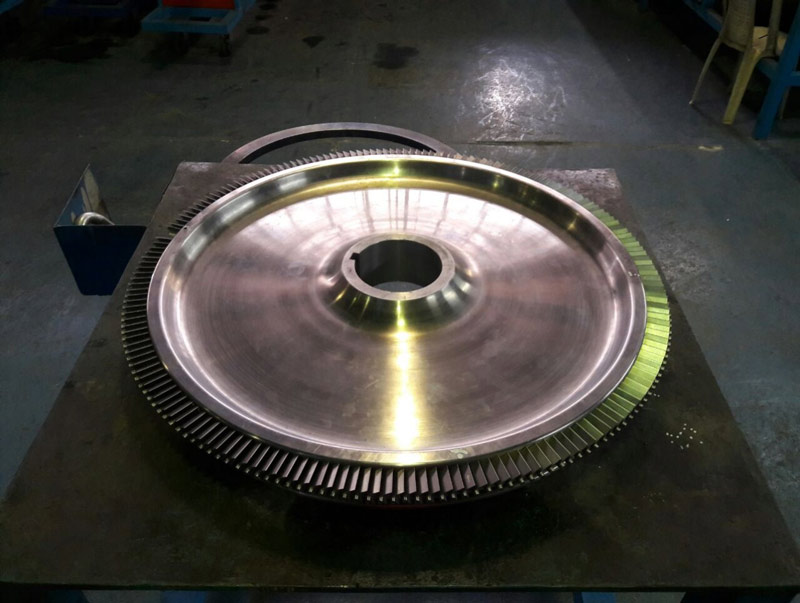

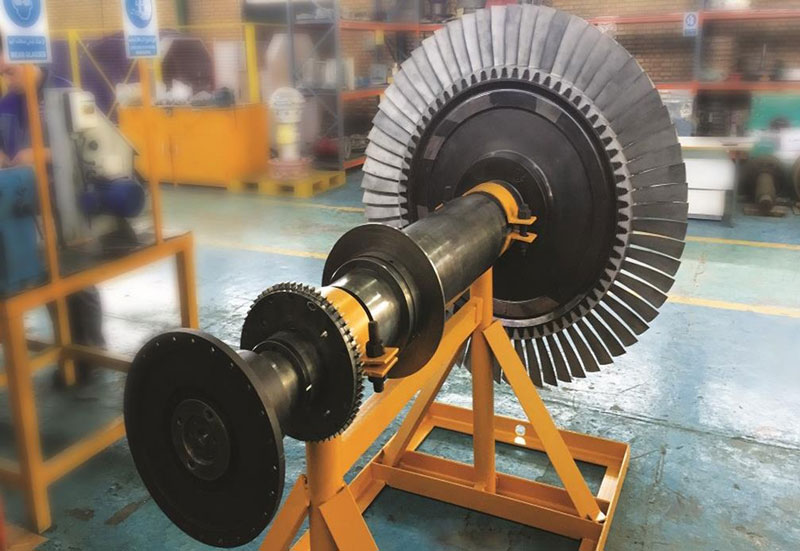

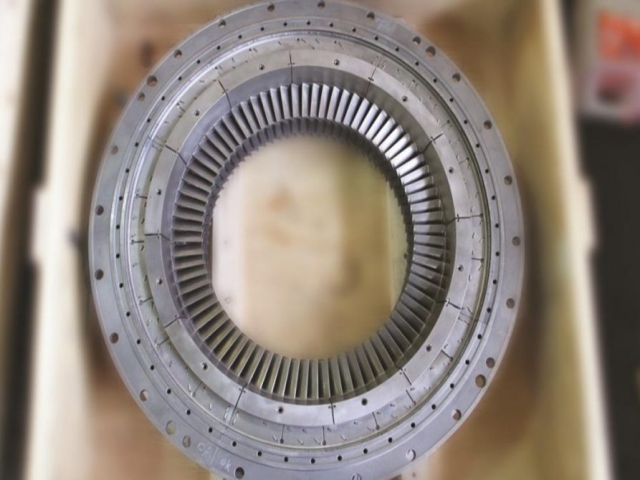

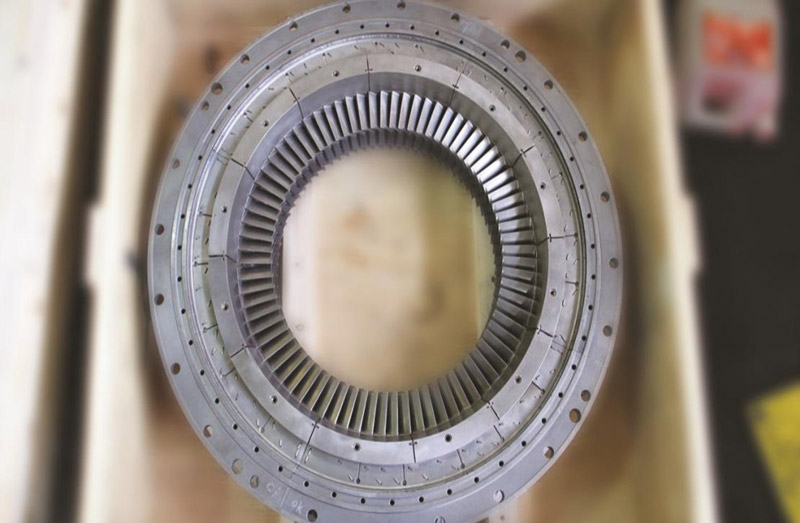

7-1- ساخت کامل مجموعه استاتور و روتوری توربین بخار TERRY

این توربین بخار از پالایشگاه تهران در سال 96 به شرکت توربین کمپرسور آسیا جهت ساخت کامل مجموعه روتوری ارجاع داده شد. بدین منظور تمامی پره ها، دیسک ها و شفت مجوعه یاد شده با مهندسی معکوس نقشه ها و مدلی سه بعدی تهیه شده و با موفقیت ساخت، تست و راه اندازی گردید.

2- توانمندی در حوزه ساخت انواع پروانه های پمپ و کمپرسور

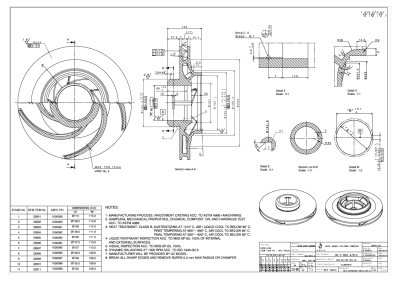

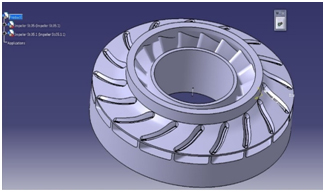

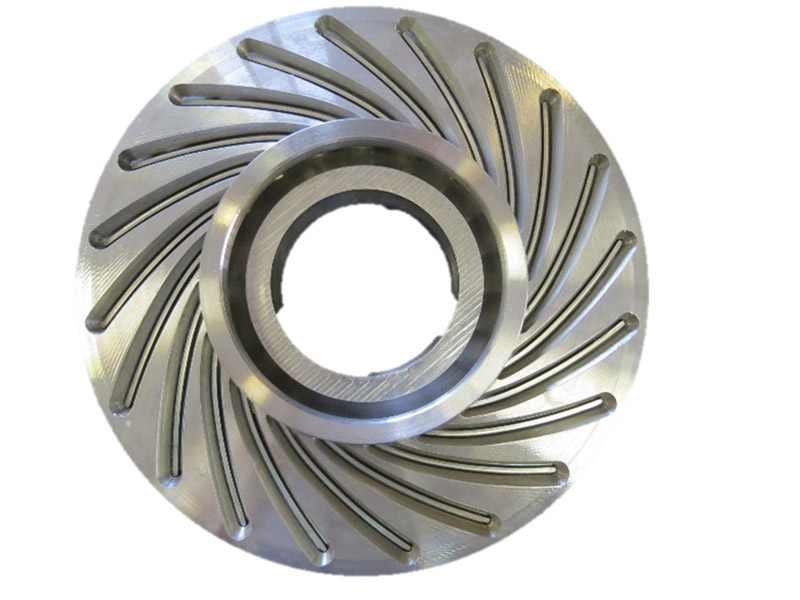

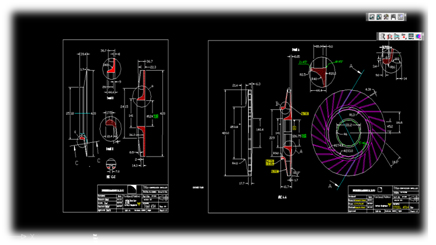

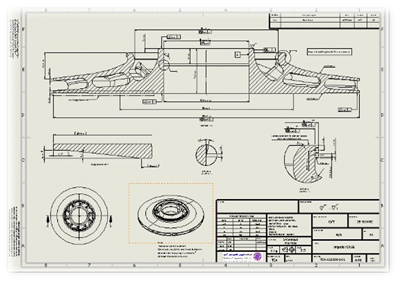

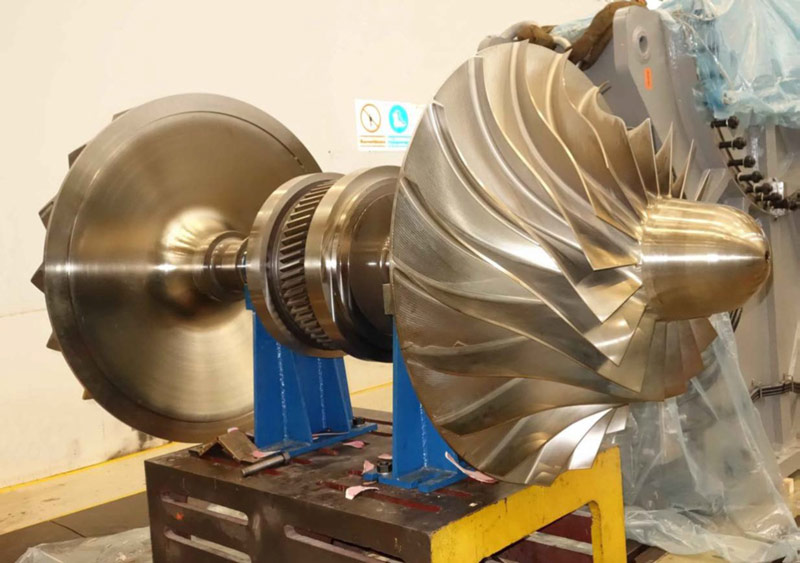

دانش فنی طراحی و ساخت پروانه (Impeller) به عنوان قلب کمپرسورهای گریز ازمرکز و پمپ ها، در شرکت توربین کمپرسور آسیا توسعه‌یافته و به صورت کامل در داخل کشور توسط روشهای ریخته گری، ماشینکاری، پرچ کاری، جوشکاری و بریزینگ بومی‌سازی گردیده‌ است.

گالـــری تصاویر طراحی و ساخت

پمپ

1-1- بازسازی و ساخت 25 دستگاه روتور کمپرسور گازی شرکت ملی مناطق نفت خیز جنوب

THERMODYN
NUOVO-PIGNONE
COOPER-BESSEMER
DEMAG-DELAVAL (SIEMENS)
ELLIOTT-EBARA
BOBCOCK-BORSIG
CLARK

2-1- ساخت دو دستگاه روتور کمپرسور گازی (SIEMENS) دماگ دلاوال شرکت ملی مناطق نفت خیز جنوب

3-1- بازسازی و ساخت 4 دستگاه روتور کمپرسور هوا GB-301 میتسویی پتروشیمی آب نیرو بندر امام

مجموعه روتوری این کمپرسور پس از ساخت کامل، بالانس دور بالا گردید.

4-1- بازسازی دو دستگاه روتور کمپرسور گازی LP & HP میتسوبیشی پتروشیمی پردیس

5-1- بازسازی یک عدد روتور کمپرسور MITSUBISHI پتروشیمی فرآورش بندرامام High Speed Balancing

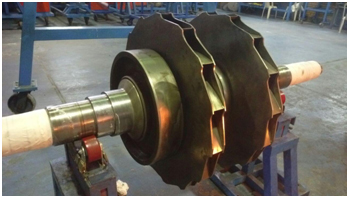

6-1- بازسازی یک عدد روتورکمپرسور گازی SUMMY منطقه5 عملیات انتقال گاز شیراز

2. توانمندی در حوزه پمپ

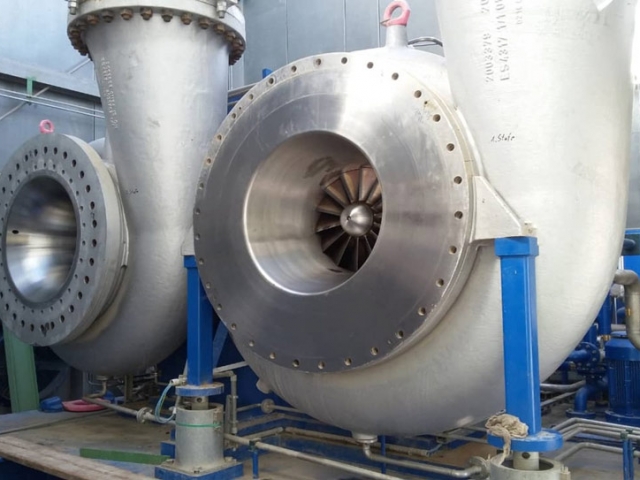

1-2- تعمیر، حمل و راه‌اندازی پمپ مربوط به شرکت پتروشیمی پردیس

پمپ شرکت پتروشیمی پردیس در سال 97 به شرکت توربین کمپرسور آسیا جهت اورهال ارجاع داده شد. برای این موتور فرایند های دمونتاژ، بازرسی کامل قطعات، تعمیر و بازسازی قسمت دیفیوزر و شفت، ساخت قطعات معیوب و سپس مونتاژ و راه اندازی کامل در سایت پتروشیمی پردیس با موفقیت به انجام رسید.

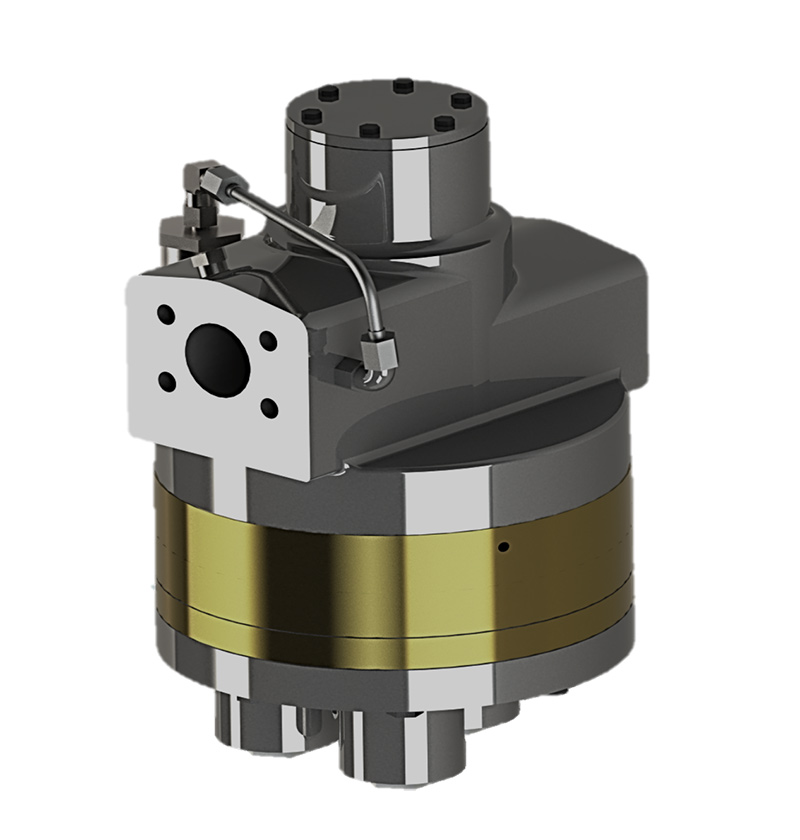

2-2- ساخت کلیه قطعات پمپ شامل کیسینگ، هوزینگ و پوسته رلیف مربوط به شرکت نفت پارس

3. توانمندی در بخش توربین بخار

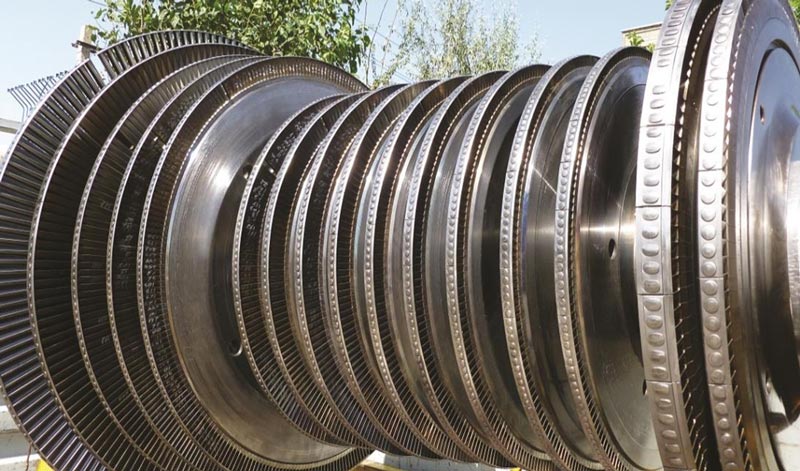

1-3- ساخت کامل و بومی‌سازی 2عدد روتور توربین بخار Shin Nippon به همراه قطعات یدکی آن- پتروشیمی پردیس

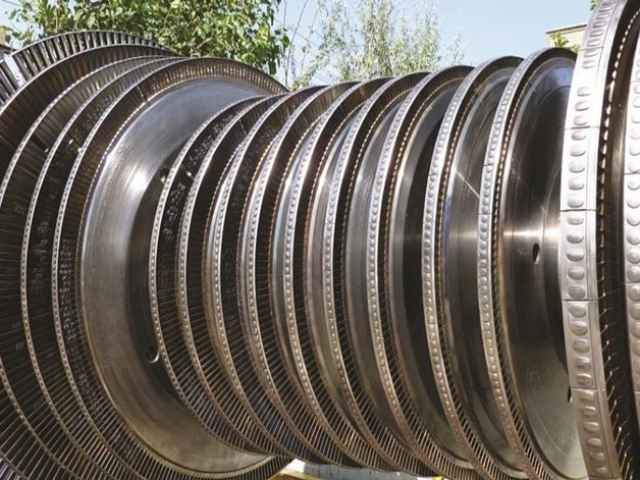

2-3- تعمیرات اساسی توربین بخار پالایشگاه تهران

توربین بخار پالایشگاه تهران در سال 97 به شرکت توربین کمپرسور آسیا جهت اورهال ارجاع داده شد. برای این توربین فرایندهای دمونتاژ، بازرسی کامل قطعات، تعمیر و بازسازی قسمت دیسک و توربین، ساخت شفت، پره ها و سپس مونتاژ و راه اندازی کامل در سایت پالایشگاه تهران با موفقیت به انجام رسید.

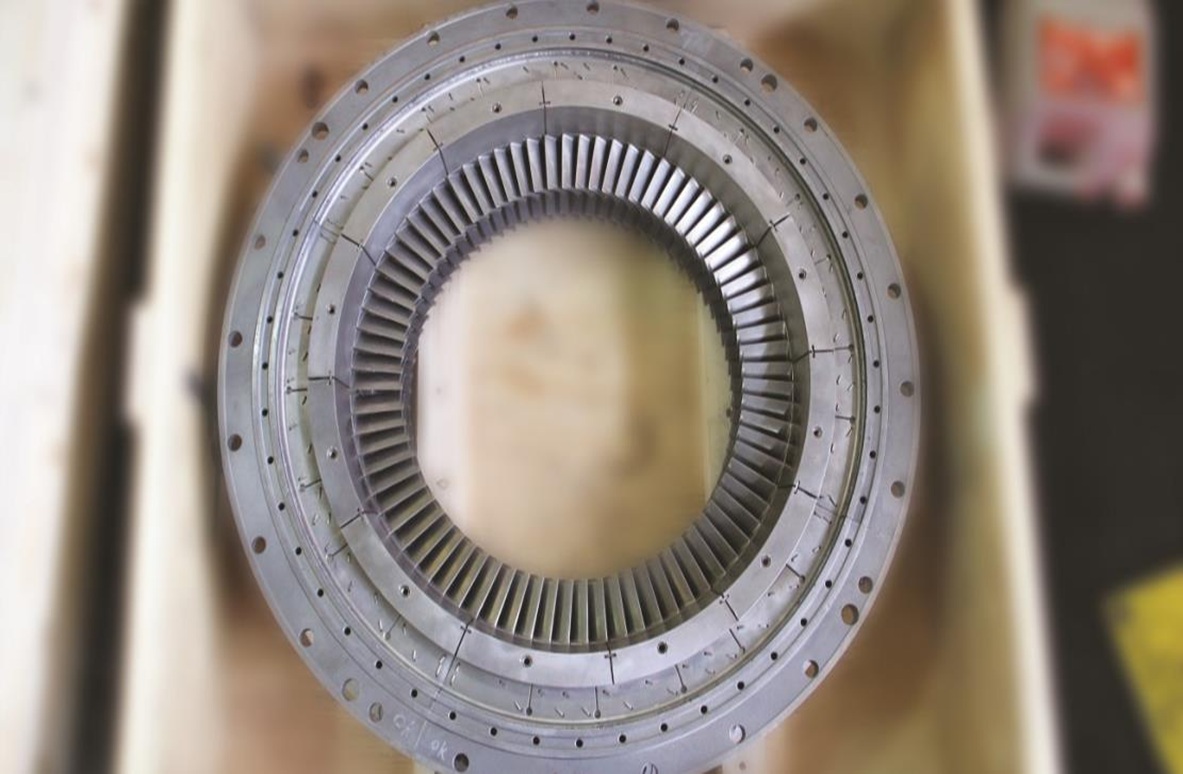

3-3- ساخت کامل مجموعه استاتور و روتوری توربین بخار TERRY

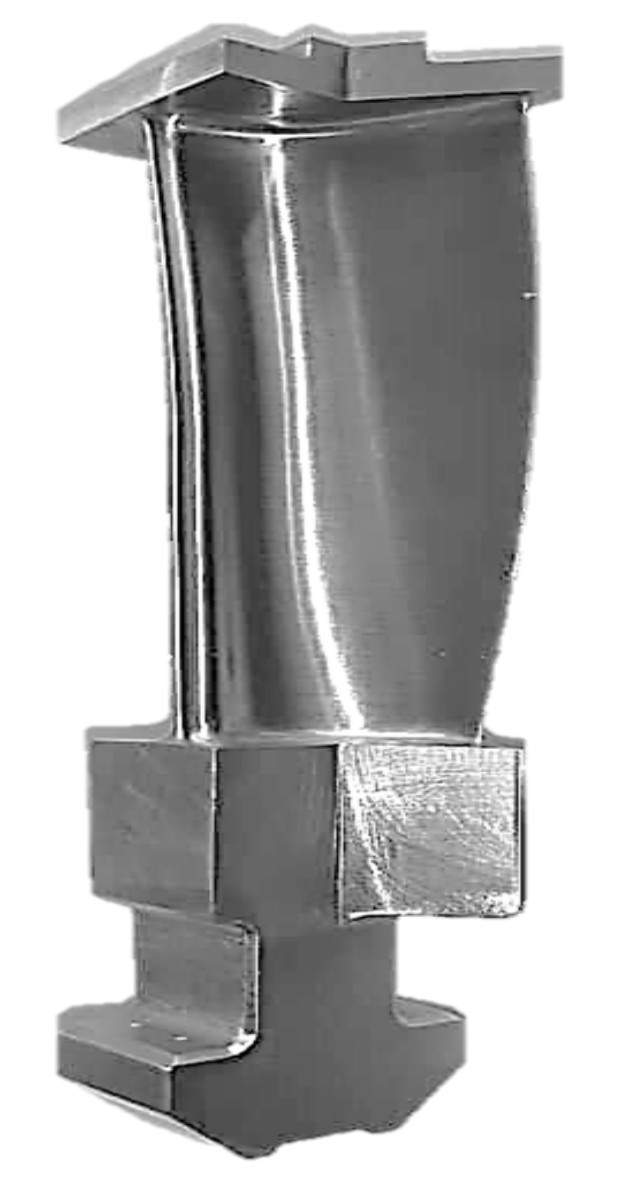

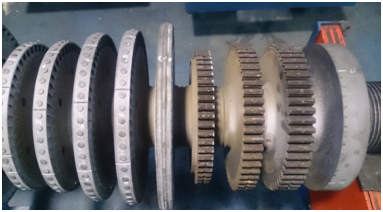

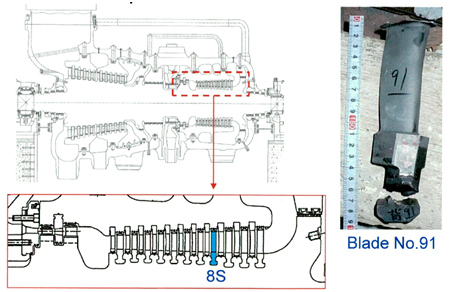

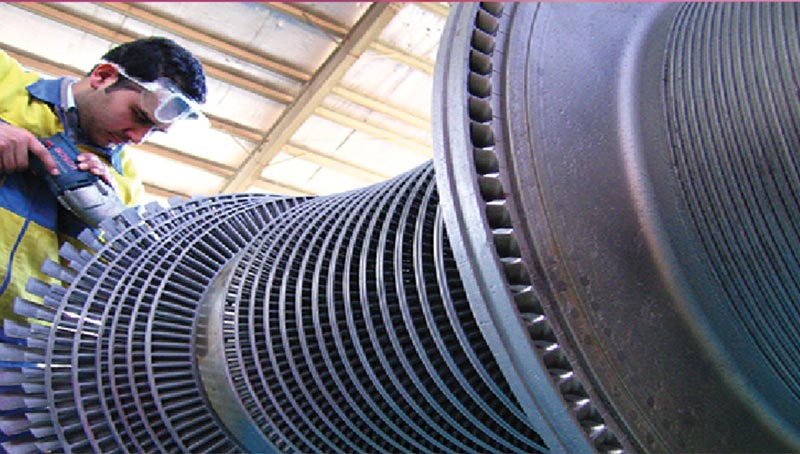

4-3- بازسازی و ساخت پره‌های روتور توربین بخار SIEMENS – پالایش نفت لاوان

در راستای این پروژه مجموعه توربین بخار توسط کارشناسان شرکت مورد بازرسی قرار گرفته و پس از مشخص شدن ایرادات، شرکت توربین کمپرسور آسیا اقدام به ساخت پره ها با متد مهندسی معکوس نمود و مابقی قطعات را طبق استاندارد API687 بازسازی و مونتاژ کرد.

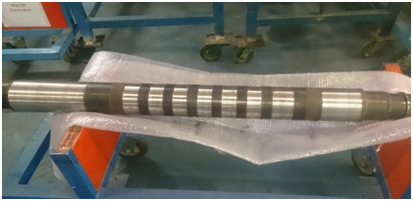

5-3- بازسازی دو عدد روتور توربین بخار WORTHINGTON پالایش نفت تهران

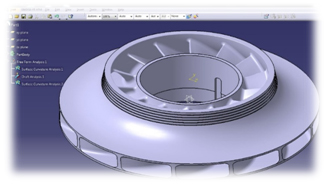

4. توانمندی در حوزه ساخت انواع پروانه های پمپ و کمپرسور

5. توانمندی های خاص در حوزه تعمیرات قطعات پروانه، اکسترودر و شفت به روش های جوشکاری تعمیری

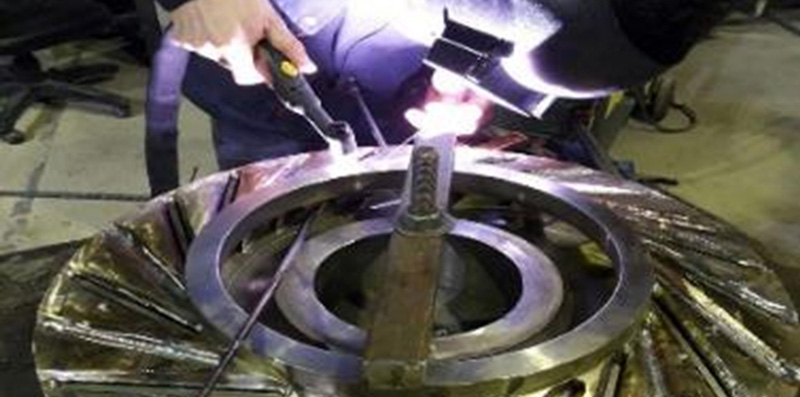

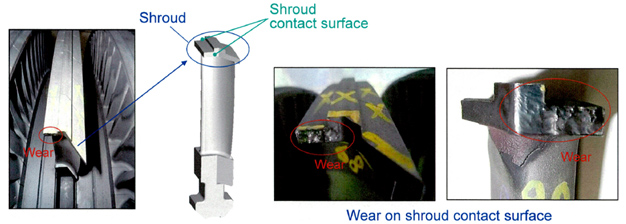

قطعات مورد استفاده در تجهیزات دوار در اثر شرایط کارکردی دچار تخریب های مختلفی از جمله Wear، Erosion، Corrosion، Erosion-Corrosion و Fretting wear در شرایط کارکردی و بین دمای محیط تا دماهای بالا می شوند. با توجه به اینکه ساخت مجدد این تجهیزات مستلزم هزینه بالا و تکنولوژی های پیچیده و خاص است، لذا رویکرد تعمیر این قطعات بسیار مورد توجه قرار گرفته است. روشهای تعمیراتی می تواند شامل استفاده از چسب های پایه فلزی با استحکام بالا، پوشش دهی به روش های پاشش حرارتی، آبکاری، عملیات حرارتی نفوذی مانند فرایند های کربن دهی و نیتروژن دهی پلاسمایی (نیتراسیون) و همچنین روش های جوشکاری تعمیری شامل Cladding ، Hard facing coating و … با فرایندهای PTAW، GTAW، GMAW، Laser Cladding، SAW، TLP و … باشد.

شرکت دانش بنیان توربین کمپرسور آسیا با تکیه به توانمندیهای فنی در حوزه بازطراحی، تعمیرات و ساخت، اقدام به تعمیر این تجهیزات نموده است. نمونه فعالیتهای انجام شده در این حوزه به قرار زیر می باشد:

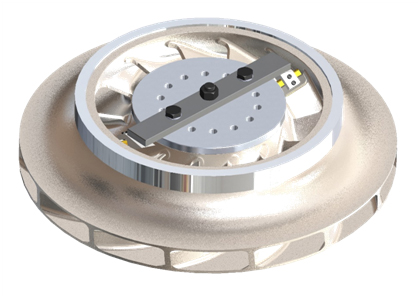

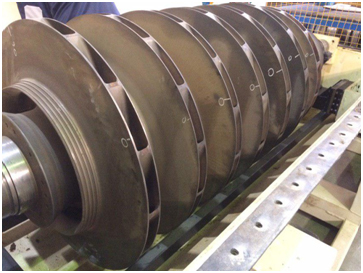

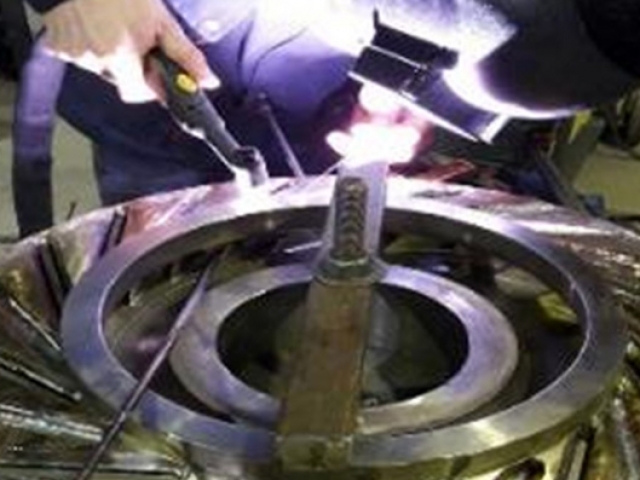

الف) تعمیر پروانه مرحله هفتم کمپرسور پتروشیمی فناوران به روش GTAW با تکنولوژی ساخت اینزرت.
